射頻導納料位蜜桃视频在线播放使用說明

1、電源接線

擰開上蓋，可看到內部結構及端子板。見圖6；

1.電源為220V AC時，電源接入端子L1、L2上；

2.電源為24V DC時，電源負接GND上，電源正接L2上。

2、標定及調節試

儀表在出廠時已按一般狀況標定完畢，也可根據現場需要自行標定。

1.一般標定步驟：

1）確定物料在傳感器探杆之下，並且應大於100mm；

2）逆時針調節靈敏度電位器，使指示燈點亮；（LED指示燈狀態同繼電器狀態）。

3）再順時針旋轉電位器使指示燈滅，指示燈滅後順時針方向再旋轉半周，標定完成。

3、安裝

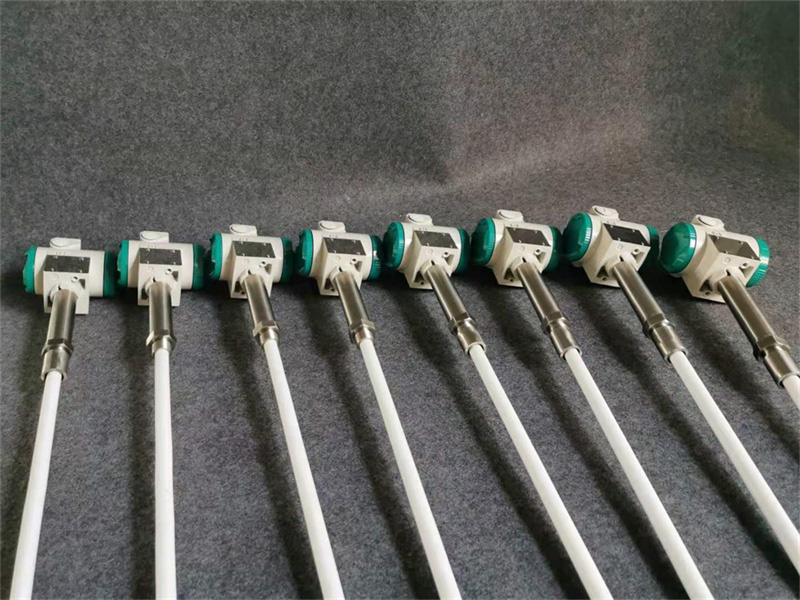

    DE係列射頻導納物位計傳感探杆可采用螺紋安裝或法蘭安裝，（見圖2）也可自行製作。傳感探杆安裝螺紋為標準3/4NPT管螺紋，一般采用與水平方向成5度傾斜角安裝或垂直安裝。

圖2

安裝注意事項：

    1)不要使殼體與探杆之間有較大的扭力；

    2)探杆端部應與容器間的距離大於100mm；見圖3(a、b)

    3)探杆應安裝在遠離進料口處，見圖3(c、d)

    4)若安裝在非金屬容器內，應有良好的接地；如安裝在鋼筋混凝土料倉內，儀表接地端應與其中的鋼筋連接；

    5)有異物落下或物料衝擊的情況時，應加裝防護罩，防護罩可采用圓和半圓形的鋼管或角鐵，並應具有良好強度（當防護罩距離探杆小於100mm時，應重新調節靈敏度）；見圖3(e)

    6)測液狀物位時，物料密度應大於240Kg/m3;

    7)被測物體溫度超過200℃時，建議選用分體式結構安裝；

    8)在水平安裝時，殼體出線口應在下方。

    物位計安裝的位置往往由安裝口的位置或容器開口的位置處定。當安裝在螺紋口或法蘭接管中時，注意接管長度不要超過傳感探杆的di一層絕緣層的長度。在安裝時，要保證傳感探杆的絕緣不被割破或劃破。

            (a)                       （b）

（c）                     （d）

（e）
